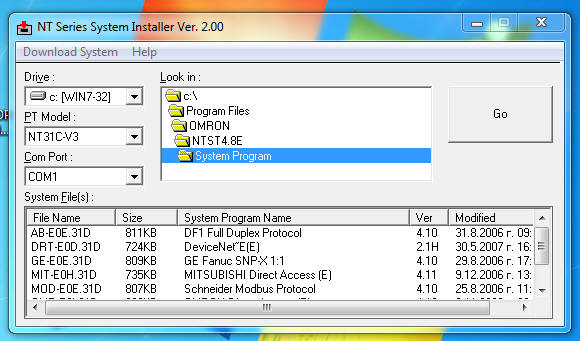

Настройка комуникация OMRON PLC
В проекта на NewPLC се клика 2 пъти или десен бутон,Change.
На SYSMAC WAY ,Settings,Driver се настройва COM port.

Формат на адресиране на входове/изходи в Omron PLC

Съотношението вход/изход в Omron PLC винаги е 3/2, т.е. ако имаме PLC с 40 входа/изхода, тогава ще има 24 входа и 16 изхода.

Забележка: Само в компактни PLC.

Формат на адресиране на входове:

В Omron PLC има 12 входа в един слот, така че адресирането започва от 0.0 до 0.11 и след това от 1.0 до 1.11 и така нататък.

Така че, ако има 18 входа, адресът на входа ще бъде от 0.0 до 0.11 и от 1.0 до 1.7.

Формат на адресиране на изходите:

В Omron PLC има 8 изхода в един слот и адресирането е както следва:

CPM1A/CPM1A PLC: 10.0 до 10.7, 11.0 до 11.7 и т.н.

CP1E/CP1H PLC: 100.0 до 100.7, 101.0 до 101.7 и т.н.

Други области на паметта:

Работни битове:

 - Както всички знаем, всеки PLC има някои вътрешни битове, които се използват в програмата, те са известни като памет или работни битове.

 В Omron PLC те се наричат ​​РАБОТНИ битове и се обозначават с W.

Формат на адресиране: - w0.0 до w512.0

Забележка: - В една дума има 16 бита, така че w0.0 до w0.15 и след това w1.0 до w1.15

Също така тук е важно да се отбележи, че те се използват като битове, но ако искате да ги използвате като ДУМИ, това също е възможно.

ДУМИ ЗА ПАМЕТТА НА ДАННИ:

 Думите за паметта на данни в PLC се използват за съхраняване на цяло число или число с плаваща запетая.

 В OMRON PLC те се обозначават с D, а форматът на адресиране е от D0 до D322767.

РЕГИСТЪР ЗА ЗАПАЗВАНЕ:

 В OMRON PLC регистрите за задържане са подобни на думите с данни, с изключение на това, че запазват състоянието си дори след прекъсване на захранването и могат да се използват като битове или думи.

Формат на адресиране: H0 до H1535 (използва се като думи)

Формат на адресиране: H0.0 до H1535.15

CIO: CIO, т.е. общ вход/изход, те могат да се използват като битове или думи, същото е както обсъдихме преди адресирането на входове и изходи.

Формат на адресиране: CIO 0.0 до CIO 6143

Забележка: Количеството DM, W, H и CIO в PLC зависи от паметта на PLC и варира от PLC до PLC, можете да го проверите в таблицата с паметта на PLC.

Инструкции за таймер/брояч в Omron PLC:

Таймерите се използват широко в PLC при разработването на програми за всякакви приложения.

В Omron има различни видове таймери, класифицирани според тяхната базова стойност, като 100ms, 10ms.

Формат на адресиране на таймера: TIM X #Y , където: X е номерът на таймера и е от 1 до 4095 и Y е предварително зададената стойност на таймера.

Забележка: В Omron PLC всички таймери са с обратно броене, така че когато таймерът стартира,

стойността започва да се намалява от предварително зададената стойност и когато достигне 0, таймерът е HIGH (високо ниво).

Формат на адресиране на таймера: CNT X #Y , където: X е номерът на брояча и е от 1 до 4095 и Y е предварително зададената стойност на брояча.

Много важна важна забележка: Стойността на таймера и брояча не може да е еднаква в Omron PLC.

Например, ако сте използвали TIM 1, не можете да използвате CNT 1.

Как да поставите вход/изход и инструкции в CX-Programmer:

За да поставите NO контакт, просто натиснете "C" и след това напишете желания адрес.

За да поставите NC контакт, просто натиснете "/" и след това напишете желания адрес.

За да поставите инструкция, просто натиснете "I" и напишете желаната инструкция.

В Omron PLC има 8 изхода в един слот и адресирането е както следва:

CPM1A/CPM1A PLC: 10.0 до 10.7, 11.0 до 11.7 и т.н.

CP1E/CP1H PLC: - 100.0 до 100.7, 101.0 до 101.7 и т.н.

Настройки КОМЕКО:

Натиска се червения бутон продължително,надписа преминава през "Par" стига до :Config" и отпускаш бутона.
!!! Запаметяване на параметрите става с натискане едновременно на червения и един от сините бутони докато не покаже "Store"(5-6 sec)!!
Параметри за волтметър :
Първо се включва джъмпера J2  вътре в кутията !!!
inP u.0.10 вход от 0 до 10 волта
Unit celsius няма значение
Pnt най-дясно Point десетична точка
i.Lo 0000 нулево показание
i.Hi 9999 най-високо показание
i.cor 0000 корекция
addr 1 communication
baud 4.8 communication
Grad 000
F.t 0000
F.b 0000
S.P.L 0000
S.P.H 0000
DIR.1 heat
DIR.2 heat
При тези настройки 5.2 волта го показва като 5200, т.е 6 волта ще го покаже като 6000
